Controlador de generador BAOCHAI GM50HR

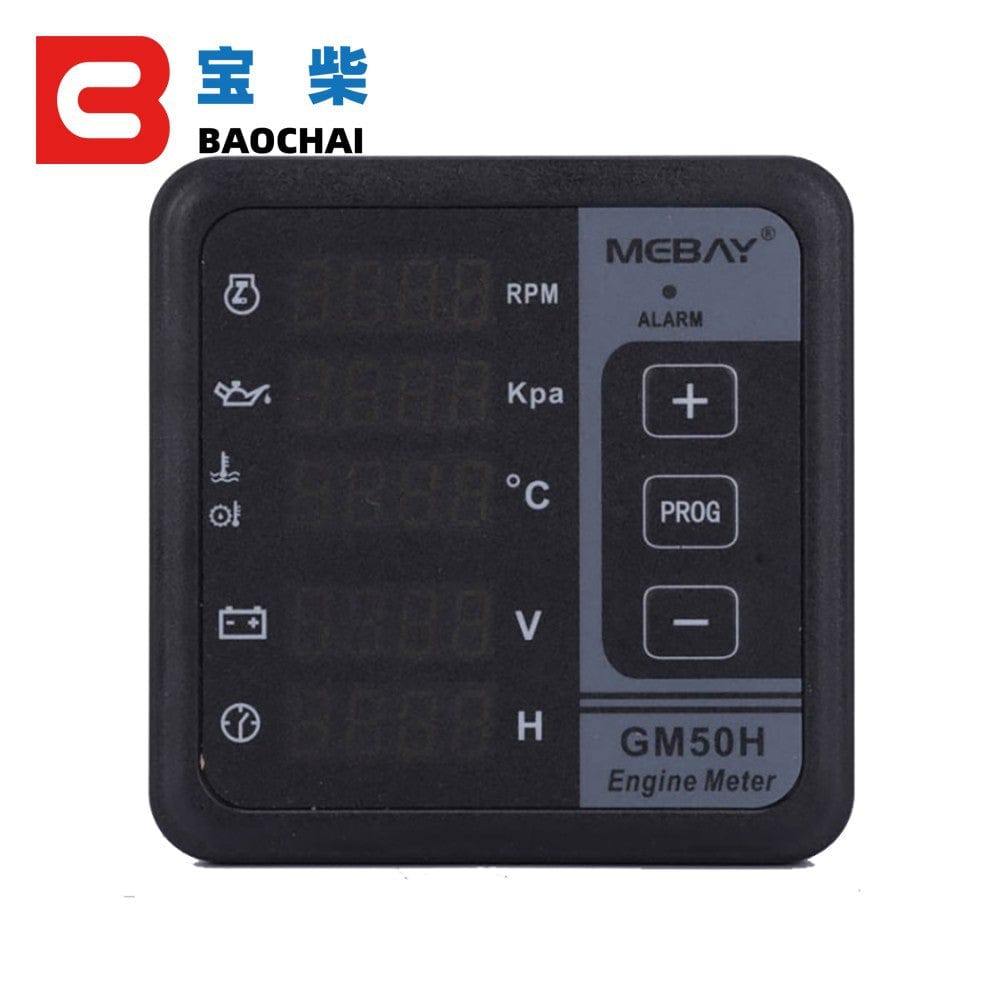

Pantalla digital del motor GM50H MKII

Descripción general del módulo

El GM50H MKII es un módulo liviano y de bajo costo para medir y mostrar las RPM del motor, la temperatura del agua, la temperatura del aceite, la presión del aceite, el voltaje de la batería y la totalización del tiempo de funcionamiento del motor. Los parámetros se pueden ajustar y configurar mediante botones para satisfacer las necesidades de diferentes aplicaciones. Además, se adopta cableado de terminales de estilo europeo para facilitar la instalación, extracción y reemplazo del módulo.

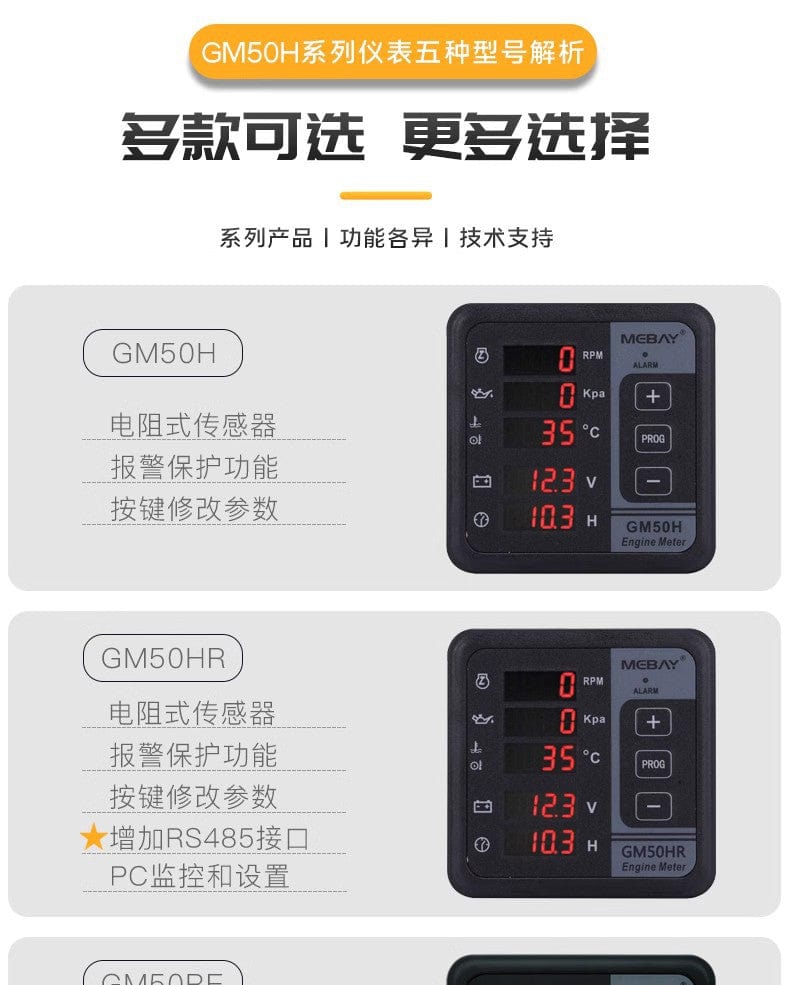

Los instrumentos de la serie GM50H MKII están disponibles en cinco modelos:

GM50H MKII: Recopilación de parámetros del motor a través de sensores resistivos, con función de protección de alarma, y ​​modificación de parámetros a través de pulsadores;

GM50HR: ​​sobre la base de GM50H, agregue la interfaz RS485, puede monitorear los parámetros del motor y configurar los parámetros de funcionamiento a través del software de PC;

GM50C: lee los parámetros del motor a través de la interfaz CAN y el protocolo J1939 incorporado, con función de protección de alarma, y ​​modifica los parámetros presionando las teclas;

GM50CR: agregue una interfaz RS485 sobre la base de GM50C, puede monitorear los parámetros del motor y configurar los parámetros de funcionamiento a través del software de PC, y puede conectarse con un medidor de copia remoto para ver los parámetros;

GM50RE: instrumento de copia remota, utilizado para conectarse con el instrumento de la serie GM50H con interfaz RS485, para realizar monitoreo remoto de parámetros, un instrumento de copia para monitorear un host.

Un instrumento secundario puede monitorear una unidad principal. Características de la función

1.? Con una variedad de funciones de protección.

2.? Conversión de frecuencia de generación de energía a velocidad de rotación.

3.? Se pueden seleccionar una variedad de curvas de sensor incorporadas

4.? Curva de parámetros del sensor personalizable

5. El tubo digital altamente iluminado muestra el valor medido

6.? Indicación inglesa y simbolizada.

7. Configuración y modificación de parámetros del sistema mediante botones del panel.

Visualización de parámetros.

1. Velocidad del motor; 2. Presión del aceite del motor 3. Temperatura del aceite del motor; 4. Temperatura del agua de refrigeración del motor; 5. Voltaje de la batería;

6. Tiempo de trabajo acumulado.

Función de protección

1. Protección contra exceso de velocidad del motor; 2.? Protección contra baja presión de aceite; 3. Protección contra altas temperaturas del aceite; 4. Protección contra altas temperaturas del agua; 5.? Alarma de bajo voltaje de batería.

Rango de medición y precisión

1.? Precisión de la medición de RPM: Error ≦±1% (dentro del rango);

2.? Precisión de la medición de la presión del aceite: 0-1100KPA, error ≦±2,5%;

3.? Precisión de medición de la temperatura del agua: 10-120 grados Celsius, error ≦±2,5%;

4.? Precisión de medición de la temperatura del aceite: 10-150 grados Celsius, error ≦±2,5%. 5;

5.? Precisión de la medición del voltaje de la batería: error ≦±1% (dentro del rango);

6.? Rango de tiempo acumulado: 0-9999 horas;

Especificación

Fuente de alimentación: CC 8 ~ 36 V.

Consumo de energía: MÁXIMO: 1 W

Resistencia de entrada del sensor: 0 ~ 1000 ohmios

Rango de frecuencia de la señal de entrada RPM: Freq 300 Hz ~ 15 kHz

Rango de amplitud de la señal de entrada de RPM: CA 3 ~ 16 V

Frecuencia de generación de energía de entrada: Freq 45 a 70Hz

Voltaje de generación de energía de entrada: AC40~280V

Salida de alarma: salida negativa, máximo DC1A

Temperatura ambiente de funcionamiento: -20~65 ℃;

Temperatura ambiente de almacenamiento: -40~85℃;

Nivel de protección: IP54 (panel frontal después de la instalación);

Dimensiones totales (An * Al * Pr): 100 mm * 100 mm * 77 mm

Tamaño de apertura (ancho x alto): 91 mm x 91 mm;

Peso: 150g
