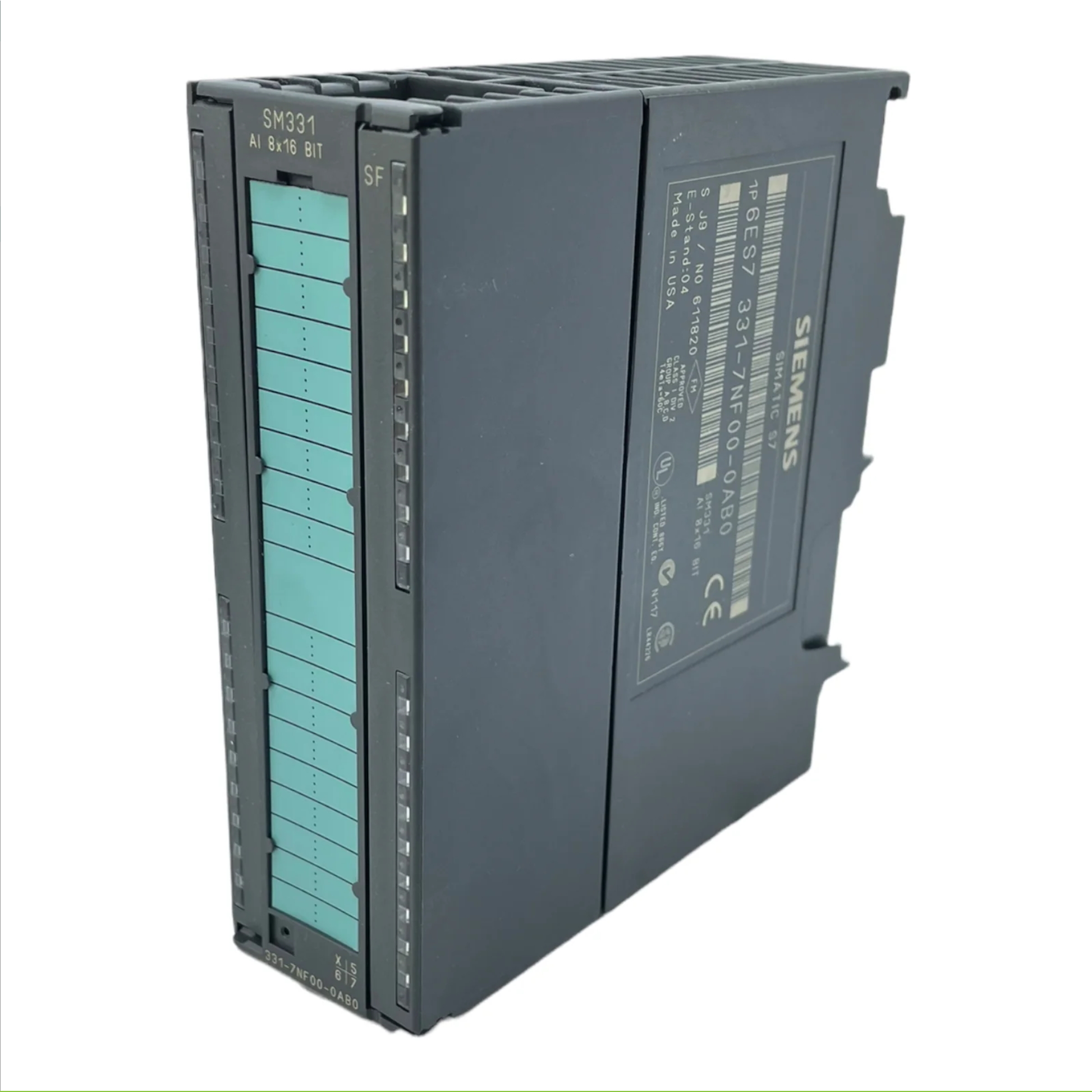

SIEMENS 6ES7331-7NF00-0AB0 Stromversorgungsmodul

SIMATIC S7-300 Analogeingabemodul SM 331 - Technische Daten

Allgemeine Informationen:

• Produktart: Analoges Eingangsmodul
• Bezeichnung: SM 331
• Bestellnummer: 6ES7331-7NF00-0AB0
• Hersteller: Siemens
• Modultyp: Isoliert
• HW Version: 01
• FW Version: Version 1.0.0

Technische Daten - Analoge Eingänge:

• Anzahl der analogen Eingänge: 8 Kanäle
  • Konfigurierbare Eingänge: Ja
  • Eingabetypen (pro Kanalgruppe konfigurierbar):
    • Stromspannung: ±10 V, ±5 V, ±2,5 V, ±1 V, ±500 mV, ±250 mV, ±125 mV, 1–5 V
    • Aktuell: 0/4-20 mA, ±20 mA
    • Widerstandsthermometer (RTD): Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Cu10
    • Thermoelement: Typ B, C, E, J, K, L, N, R, S, T, U, TXK/TXK(Cu-CuNi)
• Eingabebereiche: Siehe die Konfigurationsoptionen oben.
• Auflösung: 9, 11, 12, 13, 14, 15 Bit (je nach Konfiguration und Eingangstyp)
  • inklusive Schild: Ja (für bipolare Bereiche)
• Eingangsimpedanz:
  • Spannungseingang: ≥ 10 MΩ
  • Stromeingang: ca. 250 Ω
  • RTD/Thermoelement: Abhängig vom Sensortyp.
• Messprinzip: Sigma-Delta-Konvertierung
• Konvertierungszeit pro Kanal: Ca. 62,5 ms (für alle Kanäle, abhängig von den Parametern)
• Genauigkeit:
  • Grundgenauigkeitsgrenze (±): 0,1 % des Skalenendwerts (abhängig von Eingangstyp und Bereich)
  • Linearitätsfehler (bezogen auf den Messbereichsendwert) (±): 0,05 %
  • Temperaturfehler (bezogen auf den Messbereichsendwert) (±): 0,01 %/K
• Eingangsverzögerung (bei ohmscher Last):
  • für ohmsche Last: 0,1 oder 1 Kanalgruppen, parametrierbar

Technische Daten - Isolierung:

• Galvanische Trennung: Ja
• zwischen Kanälen und Rückwandbus: Ja
• zwischen den Kanälen und der Stromversorgung der Module: Ja
• Isolierung getestet mit: 500 V Gleichstrom

Technische Daten - Netzteil:

• Nennwert (DC): 24 V
• Stromaufnahme (aus Rückwandbus 5 V DC): Typ. 60 mA
• Leistungsverlust: Typ. 3 W

Einbauart/Montage:

• Montage: S7-300 Profilschiene

Umgebungsbedingungen:

• Betriebstemperatur: 0 bis +60 °C (horizontale Montage), 0 bis +50 °C (vertikale Montage)
• Lagertemperatur: -25 bis +70 °C
• Schutzklasse: IP20

Abmessungen und Gewicht:

• Breite: 40 mm
• Höhe: 125 mm
• Tiefe: 120 mm
• Gewicht: Ca. 220 g
