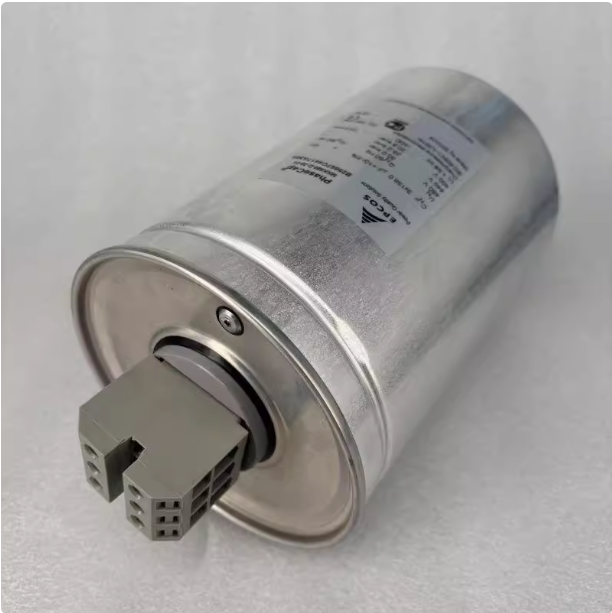

EPCOS MKK440-D-25-02 B25673A4252A040 Kondensator (4 Stück)

Produktspezifikationen: PhaseCap-Kompaktkondensatoren MKK440-D-25-02 (B25673A4252A040)

Hersteller: TDK

Serie/Typ: MKK440-D-25-02

Bestellnummer: B25673A4252A040

Produktfamilie: PhaseCap-Kompaktkondensatoren

Anwendung: Leistungsfaktorkorrektur (PFC)

Konstruktion:

• Dielektrikum: Polypropylenfolie
• Imprägnierung: PCB-freies, halbtrockenes, biologisch abbaubares Harz
• Wicklung: Konzentrisch, Wellenschnitt
• Fall: Extrudierte runde Aluminiumdose mit Bolzen
• Entlademodul: Integriertes Keramik-Entlademodul
• Sicherheitsfunktion: Überdruckabschalter

Elektrische Eigenschaften:

• Nennkapazität (C _N ): 3 x 137,1 µF
• Kapazitätstoleranz: -5 % / +10 %
• Verbindung: Delta (D)
• Nennspannung (V _N ): 440 V AC effektiv
• Nennfrequenz (f _N ): 50 Hz / 60 Hz
• Blindleistung (Ausgang) bei 50 Hz: 25,0 kvar
• Blindleistung (Ausgang) bei 60 Hz: 30,0 kvar
• Nennstrom (I _R ): 33 A (bei 50 Hz) / 39 A (bei 60 Hz)
• Dielektrischer Verlustfaktor (tan δ ₀ ): ~0,2 W/kvar (bei 50 Hz)
• Energiegehalt (W _N ): 80 Ws
• Serienwiderstand (R _S ): 1,93 MΩ
• Isolationswiderstand x Kapazität (R _ist x C): 30.000 s
• Dielektrischer Verlustfaktor (tan δ) bei 50 Hz: ≤ 0,45 W/kvar (ohne Entladewiderstand)

Maximale Bewertungen:

• Maximale Spannung (V _max , bis zu 8h täglich): 480 V AC effektiv / 679 V Spitze
• Maximale Spannung (V _max , bis zu 1 min): 570 V AC eff. / 806 V Spitze
• Maximaler Strom (I _max ): 1,5 x _IR (einschließlich Oberschwingungen, Überspannungen und Kapazitätstoleranz)
• Stoßstrom (I _S ): 400 x I _R
• Impulsprüfspannung (V _{TC imp} ): 8000 Vpk (Standard 1,2/50 µs Impuls)

Testdaten:

• Prüfspannung zwischen den Klemmen (V _TT ): 950 V AC / 50 Hz für 10 s
• Prüfspannung zwischen Anschlussklemme und Gehäuse (V _TC ): 3000 V AC / 50 Hz für 10 s

Konstruktionsdaten:

• Abmessungen (dxh): 116 x 200 mm
• Gewicht (ca.): 2,2 kg
• Imprägnierung: PCB-freies, halbtrockenes, biologisch abbaubares Harz
• Festsetzung: Gewindebolzen M12
• Max. Drehmoment (Al-Can-Bolzen): 10 Nm
• Einbaulage: Beliebig

Klimakategorie: -40/60

• Minimale Umgebungstemperatur (Θ _min ): -40 °C
• Maximale Umgebungstemperatur (Θ _max ): 60 °C
• Maximale Hotspot-Temperatur (Θ _{Hotspot max} ): 85 °C
• Lagertemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: Durchschnittliche relative Luftfeuchtigkeit < 95 %
• Schutzgrad: Schutzart: IP 20
• Maximale Höhe: 4.000 m

Mittlere Lebenserwartung:

• t _LD (Temperaturklasse -40/C, Θ _HS ≤ 70°C): Bis zu 200.000 Stunden
• t _LD (Temperaturklasse -40/60, Θ _HS ≤ 70°C): Bis zu 150.000 Stunden
• Maximale Umschaltungen pro Jahr: 10.000

Anschlüsse:

• Typ: Optimierte Kondensator-Sicherheitsklemmen, Isolierte Klemmen
• Schutzgrad: IP20
• Maximales Drehmoment: 2,0 Nm
• Anschlussquerschnitt: 25 mm²
• Maximaler Klemmenstrom: 80 A
• Kriechstrecke (min): 12,7 mm
• Abstand (min): 9,6 mm

Sicherheit:

• Mechanische Sicherheit: Überdruckabschalter
• Maximaler Kurzschlussstrom (AFC): 10 kA
• Entladezeit des Widerstandes (bis ≤ 75 V): ≤ 60 s

Referenzstandards:

• IEC 60831-1/2
• UL 810-5. Ausgabe
